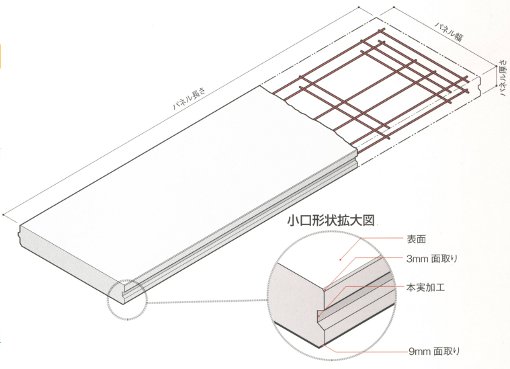

屋根 平パネル
●乾式屋根パネル
仕様
| 30分耐火 | ||||
|---|---|---|---|---|
| 厚さ mm | 75 | 100 | 125 | 150 |
| 幅 mm | 標準600,小幅300～590(@10) | |||
| 長さ mm | 610～最大長さ(@10) 最大長さ＝最大支持スパン＋最大はねだし長さ （ 荷重スパン表をご確認ください。） |
|||
| 設計荷重 N/m² | 正圧1000～6000（＠100）※2 負圧 0～5000（＠100）※2 |
|||
| 重さ | 構造計算用パネル重量650kg/m³ | |||
※1最大はねだし長さ設計荷重（正圧）2300N/m²以下の場合、パネルの厚さの3倍。
設計荷重（正圧）2400N/m²以上の場合、原則としてはねだし不可。
※2設計荷重（負圧）が3000N/m²を超える場合には、取付方法の検討が必要です。この場合には弊社にご相談下さい。
【注意】北海道地区の販売は行なっていません。

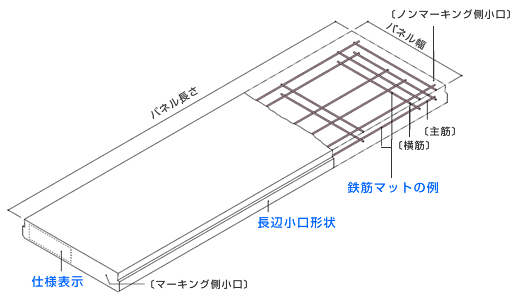

●一般屋根パネル
仕様
| 30分耐火 | |||||
|---|---|---|---|---|---|
| 厚さ mm | 75 | 100 | 125 | 150 | 175 |
| 幅 mm | 標準600,小幅300～590(@10) | ||||
| 長さ mm | 610～最大長さ(@10) 最大長さ＝最大支持スパン＋最大はねだし長さ （荷重スパン表をご確認ください。） |
||||
| 設計荷重 N/m² | 正圧1000～6000（＠100）※2 負圧 0～5000（＠100）※2 |
||||
| 重さ | 構造計算用パネル重量650kg/m³ | ||||
※1最大はねだし長さ設計荷重（正圧）2300N/m²以下の場合、パネルの厚さの3倍。
設計荷重（正圧）2400N/m²以上の場合、原則としてはねだし不可。
※2敷設筋構法で設計荷重（負圧）が3000N/m²を超える場合には、取付方法の検討が必要です。この場合には弊社にご相談下さい。
床 平パネル
仕様
| 1時間耐火 | 2時間耐火 | ||||||
|---|---|---|---|---|---|---|---|
| 厚さ mm | 100 | 125 | 150 | 175 | 125 | 150 | 175 |
| 幅 mm | 標準600,小幅300～590(@10)) | ||||||
| 長さ mm | 610～最大支持スパン(@10) （荷重スパン表をご確認ください。） |
||||||
| 設計荷重 N/m² | 正圧2400～6000（＠100）※ | ||||||
| 重さ | 構造計算用パネル重量650kg/m³ | ||||||
