軽量屋根床構法 シポルーフ50
特長
住まいの風格、存在感を醸しだす屋根。それは、趣や味わいを添えて、住まいの表情を創ります。 シポルーフ50野地板パネルは、屋根の美しさとともに、住まいの安全・安心・快適をサポートする高性能な屋根下地材です。
1.耐火・防火性能
| 分類 | 認定番号 |
|---|---|
| 鉄骨下地 屋根30分耐火 |
FP030RF-9320 |

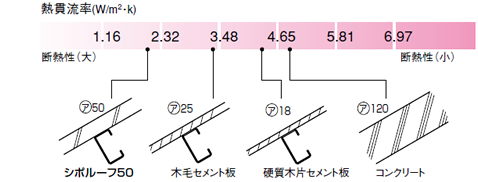

2.断熱性能
シポルーフ50野地板パネルは無数の細かい気泡を含んでいるため断熱性が良く普通コンクリートの約10倍の断熱性能があります。
| 材質 | 厚さ(mm) | 熱貫流率 (W/m²･k) |
|---|---|---|
| シポルーフ50野地板パネル | 50 | K=1.97 |
| 木毛セメント板 | 25 | K=3.59 |
| 硬質木片セメント板 | l8 | K=4.37 |
| コンクリート | 120 | K=4.93 |
3.遮音性能
シポルーフ50野地板パネルは軽量にも拘わらず、優れた遮音性能を有しております。 特に軽量衝撃音(雨打音)の遮音性能に優れております。
4.耐食性能
シポルーフ50野地板パネルは珪石・セメント・石灰を主原料とした無機質材料ですので、腐敗・腐食の心配はありません。
5.施工性・安全性
シポルーフ50野地板パネルの取付工法は、専用ビスで構造躯体に固定する乾式工法です。

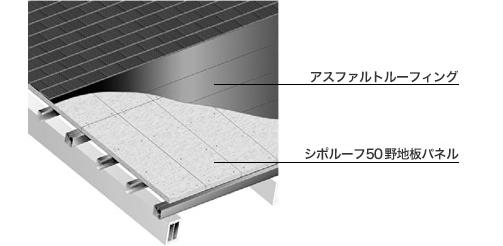

断面図
適用範囲
寸法
| 厚さ(mm) | 長さ(mm) | 幅(mm) |
|---|---|---|
| 50 | 1800 1820 2000 2400 2700 3000 | 600 |
種類
シポジュールパネル、ドライパネル※（撥水パネル）
※北海道地区は、シポジュールパネルのみとなります。
シポルーフ50の許容荷重
| 下地（垂木）間隔 | 455mm | 500mm | 600mm | 670mm |
|---|---|---|---|---|
| 長期許容荷重※1） （正圧） |
2200N/m² | 1950N/m² | 1570N/m² | 1460N/m² |
| 短期許容荷重※2） （負圧：吹上げ） |
3100N/m² | 2800N/m² | 2300N/m² | 2100N/m² |
| 備考 |
※多雪地域などでの仕様については、別途お問い合わせください。 ※1）積載荷重に対しての許容値です。 ※2）各下地間隔で、下地1本当たりに2本のビスにて固定した場合の吹上げ荷重に対する許容値です。 |
|||
