SDR低層ロッキング構法

特長

●定規アングルは L-50×50×6 専用となります。

定規アングルは L-50×50×6 を使⽤する専⽤構法で、経済性にも優れています。

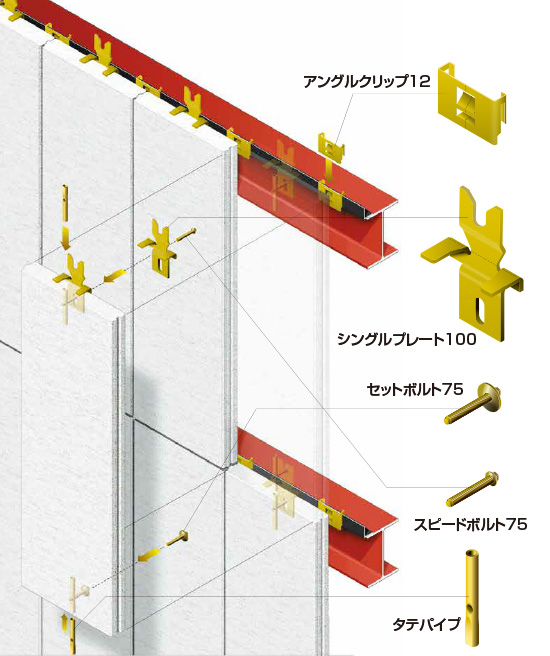

●ジョイント部は一体型金物になります。

シングルプレート 100 はウワバプレート＋リブクリップの機能を⼀体化したタイプになりましたので、リブクリップの溶接が不⽤となり、溶接⼨法を短くできるため、従来構法と⽐較して省⼒化に⼤きく貢献します。

●1/2 タイプのハーフクリップを新しく加えました。

アングルクリップにハーフタイプを新たに⽤意しました。開⼝部脇、コーナー部などでスペースが無い場合にも⼗分対応できるようになりました。

●開口部足元の段差解消金物を新しく加えました。

タテザイクリップは開⼝補強縦材を固定するためのフラットバーの取付⼿間を省くだけでなく、開⼝縦材を仮置きできる機能を持っているので、安全性及び作業性が向上しております。

概要

適応範囲の目安

風圧力：正圧1900Ｎ/㎡以下　負圧1300Ｎ/㎡以下
建物高さ　：　18Ｍ以下

パネルと取り付けアンカーの種類

パネルの種類

適応するコーナーパネル

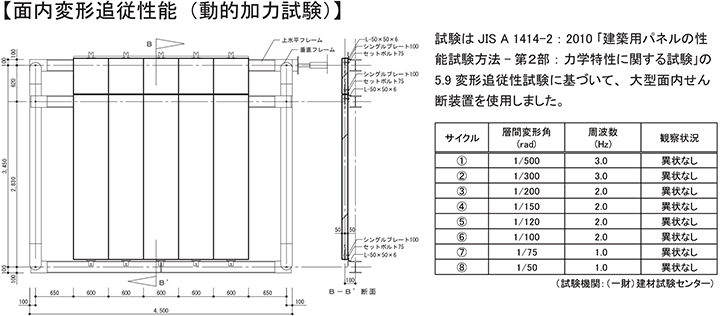

変形追従性能

層間変形角1/75radまで異常なし
