間仕切壁 ロッキング構法
【PRバー仕様】
主な特徴
- ロッキング機構、層間変形角1/60rad異常なし

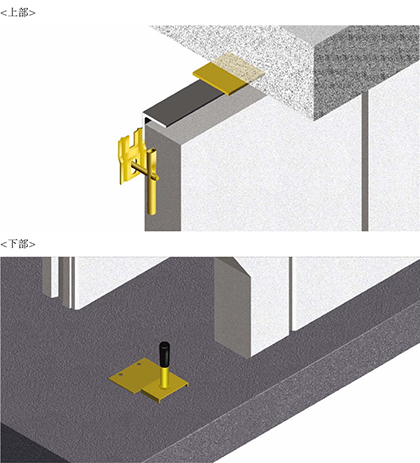

- パネル上部は定規アングルにリブクリップを溶接固定（＝ＳＤＲ構法）
- パネル下部はＰＲバーを介し床スラブにあと施工アンカー※で固定
- パネル下部は片側の金物露出なし
※推奨のあと施工アンカーはねじ固定式アンカーになります。
・ハイタップ６×３５ [日本パワーファスニング(株)製 品番：１６２４０４]
・ＨＵＳ３－Ｈ６×４５ [日本ヒルティ(株)製 品番：２２７８７０７]
適用範囲
- パネル厚：１００ｍｍ、１２５ｍｍ
最大パネル長：５０００ｍｍ（１００ｍｍ）
６０００ｍｍ（１２５ｍｍ） - 設計用水平震度：1.0
- 床：コンクリート系床スラブ
- 床スラブのない中間梁への取付不可。
- 倉庫業法への対応不可。
